緊急切斷閥資訊：數字式鎖不銹鋼球閥的工作原理及結構特點-數字式鎖不銹鋼球閥圖
日期： 23-04-14 閱讀次數：
產品概述:
適用于各種液體管路系統，是一種較為理想的新型節能閥門。緊急切斷閥又叫做安全切斷閥，是指在遇到突發情況的時候，閥門會迅速的關閉或者打開，避免事故的發生。不銹鋼球閥與可燃?xì)怏w泄漏監測儀器聯接，當儀器檢測到可燃?xì)怏w泄漏時，自動快速關閉主供氣閥門，切斷燃?xì)獾墓┙o，及時制止惡性事故的發生。不銹鋼減壓閥采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，并在閥體內或閥后噴入冷卻水，將介質的溫度降低，這種閥門稱為減壓減溫閥。該閥設有刻度數字顯示，可直觀調到任一位置，并可鎖定。該閥主要應用于工業和民用建筑采暖管路系統。目前在一些管網系統中存在水力失調問題，不銹鋼球閥提供了解決這一問題的手段，用它可以準確的調節壓力和流量，用以改善管網系統中液體流動狀況，達到管網液體平衡和節約能源的目的。在雙管網工程改造中，應用此閥門仍可節約能源，得到較好效果。

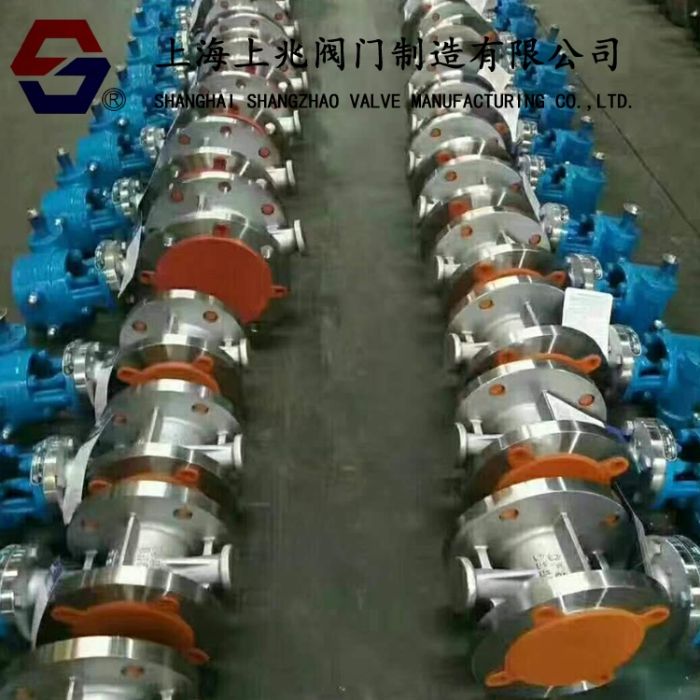

數字鎖定不銹鋼球閥圖片
結構及特點:
優秀的調節性能，優秀的截止功能，阻力小，流量大，并具備開度鎖定功能，非物業管理人員無法改變?cè)O(shè)定狀態，可方便有效的對壓力流量調節，配套智儀表可方便顯示工作壓差與流量，指導和記錄平衡調節方案，聚四氟乙烯密封，密封性能可靠，使用壽命長，內部元件采用不銹鋼、銅合金制造，抗銹蝕能力強。
數字技術鎖定不銹鋼球閥是一種通過靜態水力工況平衡用閥，它具有等百分比的流量管理特性變化曲線，適用于集中量調節，集中質調節及分階段改變自己流量的量調節控制系統，當系統設計流量情況發生變化時，安裝了該閥的各支路，各用戶的流量會按比例不斷增大或減小，保持初調節時的流量資源分配工作方案。
數字式鎖緊不銹鋼球閥的性能特點
1、理想的調節性能;
2、優秀的截止功能；
3、精確到1/10圈的開啟工作狀態數據顯示；
4.理論流量特性曲線為等百分比特性曲線；
5、國家專利型開關鎖緊裝置;
6.每個整圓對應一個固定的流量系數。只要在調試時測量閥門兩端的壓差，就可以方便地計算出通過閥門的流量。
SPF（SP）型數字技術鎖定不銹鋼球閥控制連接結構尺寸表
采用數字式鎖緊不銹鋼球閥線圖
根據公式 KV = Q/，Q-m3/h，△ P-100kpa (1kgf/CM2)
例1 已知數據流量Q和△P，口徑和開度，Q＝20m3/h, △P=30kpa
在Q軸上與△P軸上分別可以找到其數值點，然后相連，與KV軸有一交點，由此點作水平線，與DN50、DN65、DN80的開度比相交，開度分別為74%、46%、20%那么，不銹鋼球閥設計就可以在以上分析三種不同口徑中任選其中一種（見圖中1）
例2流量Q、口徑和開口已知，確定壓差消耗 △ P，Q=25m3/h，DN65，開口90%
DN65開口90% 處的水平線與 KV 軸相交，與 Q 軸25m3/h 點相連，延伸至△ p 軸，即△ P = 8。
